SDI測定儀/污染指數儀 型號：HZAK04-47/HAK-110 臺灣
． 范圍
1．1 這種測試方法用來確定測試水的SDI值的大小。這種測試方法可以用來說明測試水中的顆粒物含量，可應用于〈1.0 NTU 的混濁水、過濾水或是經過澄清的樣品水。因?yàn)椴煌|(zhì)中顆粒物的大小、形狀及特性都有所不同，因此這種測試方法并不是測試的通用方法。
1．2 此種方法不適用于條目：D 1193中所涉及的I 、II、III類水樣，同時也不適用于大多數的RO系統及超濾系統的流出水。
1．3 這一標準操作方法不能夠完全的保證使用過程中的安全性。在測試之前，使用者自身應充分考慮到操作過程中所能夠出現的一切可能的狀況并加以預防。保證設備使用的安全性使用戶的責任。
2． 參考文獻
2．1 ASTM 標準
D 1129 與水相關的術語2
D 1193 水反應物的特性2
D 3370 封閉管道中樣品水的應用2
E 1 ASTM 溫度計的特性3
3． 術語
3．1 定義：定義測試過程中的階段，參考術語 D 1129.
3．2 定義此標準中的各階段：
3．2．1 SDI：通過對0.45微米膜過濾器中堵塞程度的計算得出的泥沙密度指標。
4． 測試方法摘要
4．1 在連續壓力207kPa時，水流通過口徑為0.45微米的膜過濾器，此時過濾器的堵塞程度被計算出來。
4．2 根據所測的堵塞程度，SDI被計算出來。
5． 使用及重要性
5．1 SDI可以作為反應水中顆粒物數量的統計指標。
5．2 可以參考SDI值來決定出去顆粒物的方法：過濾/澄清。
5．3 從經驗上說SDI以和一些水處理設備聯系起來，比如說RO設備。
5．4 在不同溫度下的SDI值會有區別，這是正常的，因此在不同溫度下的SDI值不要進行修正。
5．5 不同制造商生產的膜過濾器對SDI值也會產生影響，因此使用不同制造商生產的膜過濾器所得到的SDI值不需要進行修正。
6． 裝置

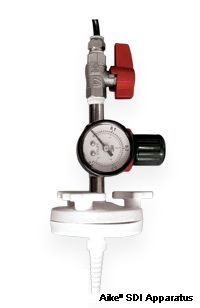

6．1 SDI設備組合如圖1所示。所有需要被浸濕的部件都由高品質的不銹鋼或是塑料制成以防止由腐蝕帶來的污染。不要使用容易產生化學反應的材料，比如炭化鋼或是鑄鐵。適合的過濾器支架應可以承受350Kpa的工作壓力，此種支架可以從膜過濾器供應商那里直接獲得。
6．2 膜過濾器：直徑為47mm，網狀結構，過濾口徑平均為0.45+0.02mm。在過濾器通向安裝的情況下進行使用。
6．3 改進的圓柱形容器：容量500ml。
6．4 秒表：可以計量百位的秒表。
6．5 溫度計：適用于測量樣本水的溫度，可以精確度出溫度到+1C。具體描述詳見 特征描述E1。
7． 過程
7．1 按照?qǐng)D1的示例將各個設備連接在一起。將壓力調節閥調至207Kpa。
7．2 在裝入膜過濾器之前，用樣本水對盛放設備進行沖洗出去懸浮微粒。按照練習D3370中所敘述的步驟進行操作。在樣本分散的情況下，可以使用提壓設備例如：壓力提升泵來對給水提供〉276Kpa的壓力。
7．3 測量水溫
7．4 打開過濾器的支撐殼，將0.45mm的膜過濾器放入支撐殼的支撐板上。有的過濾器的支撐殼含有一個泡沫支撐墊，我們建議使用此墊。將過濾網側放。為了避免刺穿膜過濾器，僅使用鈍頭鑷子對過濾器進行操作，避免用手直接觸摸過濾器。
注意：1 可以使用長度為25mm，90mm的過濾器。
2 記錄下膜過濾器生產廠商的詳細信息。
7．5 確保O型圈狀態良好并且正確安裝到位，將過濾器支撐殼的上半部分放回，松松的合上。
7．6 調節球閥來排除進入的空氣，完成后關閉閥門，擰緊支撐殼。
7．7 打開球閥，同時用秒表記錄收集500ml樣品水所需的時間。記錄時間,在接下來的水流中持續打開閥門。
注意：3 所記錄的時間ti的取值應在同等溫度下收集500ml無阻塞水的時間的+10%范圍內。
4 如果時間低于可取范圍的90%，說明過濾器可能破裂應進行替換。如果時間超過可取范圍的110%，則樣本容量減小至250ml或100ml。
5 500ml樣本量所對應的過濾器的直徑為47mm。如果使用其它口徑的過濾器相應的調節樣本容量。
7．8 測量并記錄收集下一個500ml水所需要的時間。在間隔期5、10、15分鐘后開始收集。測量水溫并檢查每次收集樣本水的壓力。
注意：6 如果初始的樣本容量不足500ml則在之后的測量中使用同樣的體積。
7 整個測試過程中保持壓力在207+7Kpa。
8 整個測試過程中保持一致的水溫（+1C）。水溫的變化會導致流速的變化3%/1C。
7．9 完成整個測試過程后，膜過濾器可以保留以備日后使用。
8． 計算
8．1 SDI的計算
注釋?zhuān)?P30 =給水壓力為207Kpa下的百分比。
T =放水的總時間，分鐘（通常為15分鐘，詳見注意9）
Ti =初始收集500ml水所用的時間
tf =時間T之后的用來收集500ml樣本水所需的時間（通常為15分鐘，詳見注意9）
注意9 對于此種測試方法，%P30不能超過75%。如果超過此值，T的取值要縮短，也就說對于5和10分鐘取值7.8。如果在5分鐘之后%P30超過75%，使用其它方法對此特殊進行分析。
9． 報告
9．1 報告中包括以下信息：
9．1．1 SDI值，簡要的描述和說明放水的總時間T。
9．1．2 測試開始前后的水溫。
9．1．3 0.45um膜過濾器的制造廠商的詳細信息。
10．精度和偏差
10．1 這一在實驗室內進行的SDI測試是由分別來自5個實驗室的9名實驗人員進行的，使用他們選定的樣本水進行測試，SDI結果從0.4到15不等。選用的樣本水包括RO滲透水、處離子水、自來水以及沒有經過定義的水。測試的聯合精度達到了0.43。
10．2 只有在測試精度確定的情況下，此種測試方法能夠精確的測量造成過濾器堵塞的懸浮顆粒物的數量和大小。在設備安裝、二次取樣、運輸以及維持階段，不承擔維護工作。在每次測試中大約需要5加侖的樣品水。因此如果開展大規模的測試，則可能會得到不同的SDI值，如果用水量在30到55加侖之間，則需要二次取樣。不建議將2或3個這樣的樣本水運送到實驗室進行整體測試。
10．3 由于樣本水的選擇因用戶的不同而不同，因此我們一般不考慮測試方法所產生的偏差。
10．4 將未經測試的樣本用于此測試方法時，用戶自行承擔責任。
